从AI芯片产业看半导体产业的未来（深度解析）

从AI芯片产业看半导体产业的未来

核心摘要：AI芯片已经成为本轮半导体超级周期的核心引擎，彻底改变了半导体产业的增长逻辑、技术路线、产业链分工与竞争范式。过去半导体由消费电子、PC、手机驱动，遵循摩尔定律，比拼单芯片工艺与性价比;AI时代，半导体转向算力、互联、存储、封装一体化的系统竞争，先进制程、HBM、先进封装、EDA、设备材料成为价值高地。产业从单一芯片产品竞争，升级为芯片+软件栈+模型+算力集群的生态竞争。全球半导体格局重构，国产半导体迎来结构性替代机遇，同时面临物理极限、算力功耗、地缘博弈三重硬约束。

一、AI芯片如何重塑半导体增长逻辑

传统半导体行业具备强周期性，增长依赖手机、PC、汽车等终端出货量，单机芯片价值有限。AI大模型训练与推理带来算力指数级需求，AI芯片成为行业增长主线，带动整条产业链价值重估。德勤预测，2026全球半导体市场规模接近9750亿美元，AI相关收入占比过半;AI芯片带动HBM、高速接口、先进封装、半导体设备、电子特气、硅片等上游环节持续紧缺，拉动全产业链上行。

需求分层：云端训练大芯片、云端推理芯片、边缘AI芯片、端侧NPU四大市场同步爆发。算力需求从单纯追求FP32算力，分化为训练高算力、推理高能效、端侧低功耗的多元需求，AI芯片不再是单一GPU路线，GPU、TPU、ASIC、NPU多路线并行发展。

市场价值转移：半导体价值重心从芯片设计，向上游设备、材料、先进封装、高速存储迁移。HBM、CoWoS、2.5D/3D堆叠封装成为AI芯片不可或缺的配套，先进封测从后端配套工序升级为核心竞争力环节。

二、底层技术范式变革：摩尔定律放缓，异构集成成为新主线

1. 摩尔定律逼近物理极限，先进封装替代单纯制程微缩

晶体管缩小成本、功耗急剧抬升，单纯依靠先进制程提升算力的路径越来越昂贵。AI芯片产业率先开启芯粒(Chiplet)+2.5D/3D先进封装路线，把计算芯粒、HBM存储芯粒、IO芯粒封装在一起，通过异构集成提升算力带宽。未来半导体不再一味追求极致纳米制程，而是通过封装、互联、架构组合实现算力提升，先进封装成为产业核心赛道。

2. 存储与算力深度绑定，HBM成为AI算力刚需

大模型算力瓶颈不在计算单元，而在数据搬运的“存储墙”。HBM高带宽内存成为AI服务器标配，存储芯片价值大幅提升。AI拉动存储行业走出下行周期，存储不再是简单的配套器件，而是算力系统的核心组成部分，存储与计算协同设计成为芯片设计的标准思路。

3. 高速互联技术成为下一代算力瓶颈

上万颗AI芯片组成算力集群，芯片之间、机柜之间的数据传输压力巨大。硅光子、光互连技术快速落地，光通信从通信网络走进芯片内部，解决大规模算力集群的数据传输瓶颈，高速互联将成为未来半导体重要创新方向。

4. 架构创新取代单纯工艺迭代

通用CPU难以适配大模型矩阵运算，AI专用架构(张量计算、NPU)兴起。芯片设计思路从“通用计算”转向领域专用架构DSA，芯片需要和AI框架、大模型协同优化，软硬件协同设计成为标配。芯片厂商不再独立定义产品，需要和模型厂商、云厂商联合定义芯片规格。

三、产业链分工重构：从垂直分工，走向系统生态竞争

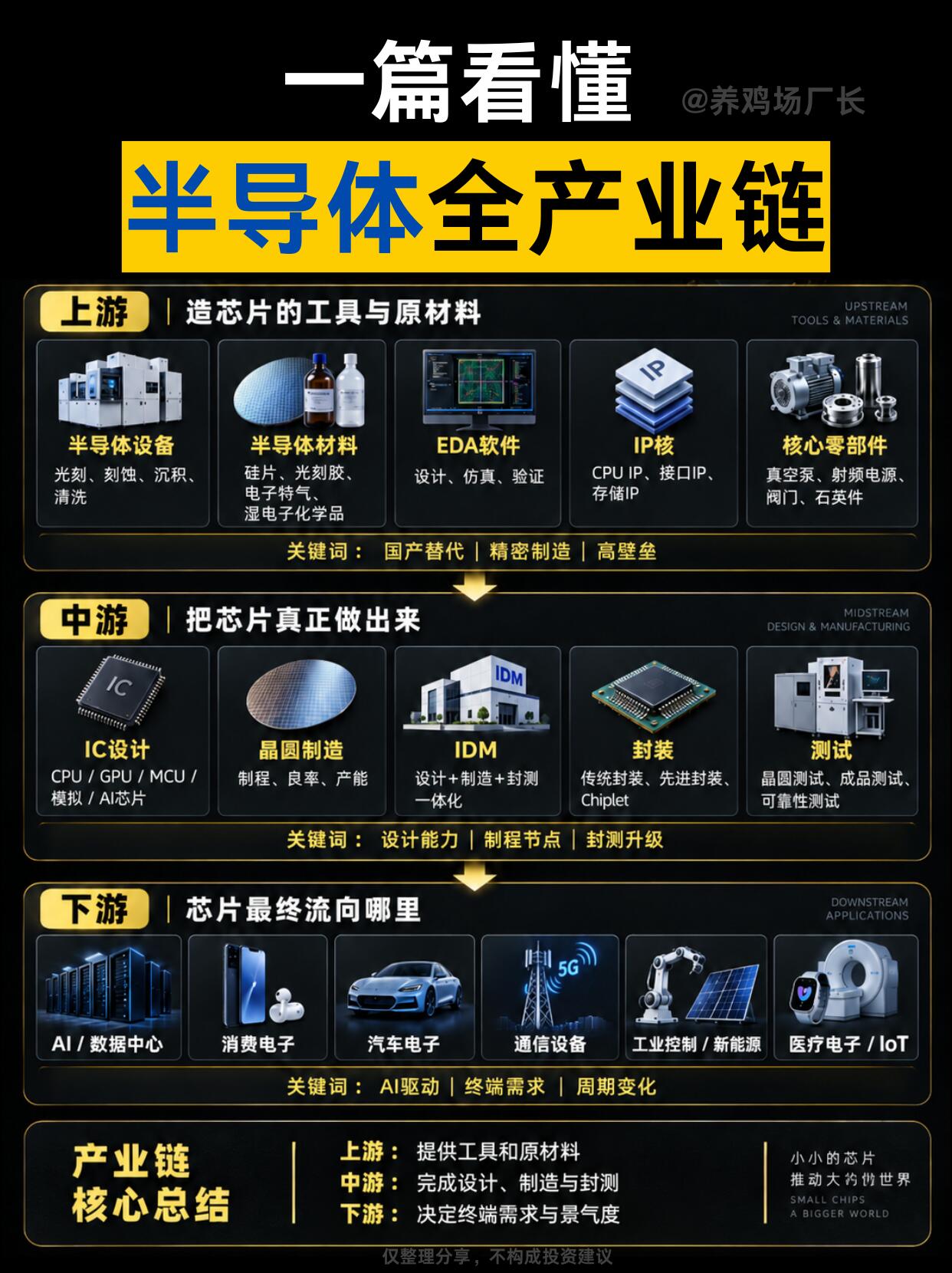

过去半导体分工清晰：IP、设计、制造、封测、设备材料各自独立。AI时代，产业链边界模糊，竞争从单芯片比拼，升级为全栈生态竞争。

芯片设计：不只是硬件，配套编译器、算子库、开发框架、驱动软件栈。没有完善软件生态，硬件性能无法释放。

制造+封测：晶圆厂、封测厂深度参与芯片架构设计，协同开发芯粒、混合键合、HBM集成方案。

下游云厂商、大模型企业深度参与芯片定义，自研AI芯片成为趋势，算力买家开始向上游渗透。

行业并购整合加速，头部企业收购EDA、IP、先进封装、光互联相关企业，补齐全链条能力，产业集中度持续提升。

四、全球半导体格局变化，国产替代迎来结构性机遇

1. 全球格局：寡头垄断，分层竞争

全球云端AI芯片呈现头部集中格局，英伟达占据全球云端训练市场主导地位;谷歌TPU、AMD MI系列形成差异化竞争。地缘因素重塑供应链，全球半导体供应链由全球化分工转向区域化、多供应链并行，不同区域构建独立算力生态，形成两套甚至多套技术体系，供应链安全权重持续上升。

2. 国内赛道：AI芯片成为国产半导体突围突破口

国内AI芯片形成多路线并行：昇腾、寒武纪、昆仑芯等ASIC/TPU路线;摩尔线程、沐曦、壁仞等GPU路线;端侧NPU面向AIoT、车载智能。国内厂商依托大模型、政企算力市场，实现规模化落地，从单点芯片突破，逐步构建软硬件全栈生态。国产半导体的主线，从传统消费芯片转向算力芯片、配套HBM、先进封装、EDA、设备材料全链条攻关。

机遇与挑战并存：国内在芯片架构、软件生态、先进制程、高端设备材料仍存在短板;AI芯片竞争不仅是硬件，软件生态建设周期漫长，生态壁垒短期难以快速抹平。

五、产业面临的核心约束与挑战

功耗与散热瓶颈：AI芯片功耗持续走高，单封装功耗迈向千瓦级别，散热、供电成为限制算力集群扩张的硬约束，热管理、新材料、新型散热技术重要性快速提升。

成本约束：高端AI芯片、HBM、先进封装成本高昂，算力建设投入巨大，算力的经济性成为长期制约因素，倒逼行业向高能效推理芯片、端侧轻量化算力演进。

地缘与供应链风险：高端设备、光刻、特种材料、IP存在供应链风险，全球供应链区域化，企业需要构建多源备选供应链。

技术路线不确定性：端侧AI、具身智能、光子计算、存算一体等新技术路线仍在探索，未来算力形态存在多种可能性。

六、半导体产业未来三大趋势预判

趋势1：算力分层，云-边-端一体化算力芯片体系成型。云端大芯片负责模型训练;边缘芯片承担推理、实时处理;端侧NPU嵌入手机、汽车、机器人、IoT设备。算力不再全部集中在数据中心，分层算力带动不同规格AI芯片需求爆发，半导体产品矩阵更加多元化。

趋势2：产业价值持续向上游转移，设备、材料、EDA、先进封装成为核心壁垒。AI芯片竞争带动上游需求爆发，未来半导体的卡脖子难点从芯片设计，更多转移到制造设备、光刻、特种气体、靶材、EDA软件等基础环节，上游产业链的战略地位显著提升。

趋势3：半导体从硬件产业，转变为软硬件一体化的算力基础设施产业。单纯卖芯片硬件的盈利模式弱化，芯片+软件栈+算力服务+行业解决方案的商业模式兴起。半导体企业的客户不再只是硬件采购方，而是算力与AI应用客户。

总结

AI芯片是半导体产业新旧周期的分水岭。摩尔定律放缓之后，AI开启半导体新增长周期，产业重心从消费电子转向算力基础设施，技术主线从制程微缩转向异构集成、存储算力协同、软硬件一体化。未来半导体竞争不再比拼单一晶体管密度，而是算力、带宽、互联、封装、软件生态、供应链安全的综合较量。对于国内半导体产业，AI算力赛道既是国产替代的重大机遇，也是全产业链攻坚克难的长期战场，算力芯片、配套存储、先进封装、设备材料将是未来十年半导体产业的核心主线。
