DLP 技术方案全景解析

DLP 全称数字光处理(Digital Light Processing)，核心核心器件是 DMD 数字微镜芯片，由大量独立可翻转的微小反射镜片构成。依靠镜片高速翻转控制光路，把数字信号转化为光学图像输出，属于反射式投影技术。整套 DLP 方案不只是 DMD 芯片，而是由光源、DMD 芯片、驱动控制、光学镜头、后端电路构成完整光机系统，广泛用于投影、3D 扫描、工业曝光、车载 HUD、AR 光学模组等场景。

一、核心原理：DMD 数字微镜工作机制

DMD 芯片表面排布上百万个微型铝制反光镜片，每一片微镜都可以独立在两个角度之间快速翻转。当镜片偏向光源一侧，光线反射进入镜头，对应像素点亮;镜片转向吸收面，光线被挡住，像素熄灭。微镜可以高速切换开关状态，利用人眼视觉暂留，配合不同颜色光源时序，合成彩色画面。

根据色彩实现方式，分为单片 DLP、双片 DLP、三片 DLP。单片方案使用单块 DMD，依靠色轮或者 RGB 三色光源分时切换，依次投射红、绿、蓝画面，快速轮换形成彩色图像，成本低，是消费投影主流。三片 DLP 分别用三块 DMD 芯片单独处理红、绿、蓝三路光，三色同时成像，亮度高、色彩稳定、无彩虹效应，多用于高端工程投影、数字影院，成本和体积更高。双片方案属于折中路线，应用相对较少。

二、整套 DLP 技术方案组成模块

光源模块：可选高压汞灯、LED、激光光源。汞灯亮度高但寿命短;LED 体积小、响应快，适合便携设备;激光光源亮度高、寿命长、色彩表现好，现在工程投影、车载、工业曝光大量采用激光光源。光源发出的光经过照明光学系统，匀光整形，均匀照射到 DMD 芯片表面。

DMD 芯片与驱动电路：DMD 是核心光阀。驱动芯片接收图像数据，控制每一片微镜的翻转角度、翻转时长，实现灰度控制。微镜翻转占空比决定像素明暗等级，从而实现 256 级灰度。不同尺寸、分辨率、刷新频率的 DMD 芯片对应不同场景。

投影光学镜头组：把 DMD 反射出来的图像光束放大投射到成像面。镜头决定投射画面大小、畸变、对焦性能。不同应用场景需要远焦、短焦、超短焦、远心光学镜头。

主控与图像处理电路：包含信号接收、图像预处理、几何校正、边缘融合、色彩校准。工程场景常用几何校正修正画面畸变，多机拼接场景做边缘融合，消除多投影画面拼接缝。电源、散热模块也是关键，DMD 和光源工作发热大，散热设计直接影响稳定性和寿命。

三、DLP 方案核心优势

第一，分辨率潜力强。DMD 微镜阵列可以做到很高像素密度，画面像素边缘锐利，文字、线条清晰度好。第二，响应速度极快。微镜翻转达到微秒级，高速切换，适合高速曝光、3D 结构光扫描这类需要高速调制光线的场景。第三，对比度优秀。微镜关闭时几乎完全阻断光线，黑位表现较好。第四，光机结构紧凑，方案成熟稳定，可靠性高，抗震性能优于 LCD 投影方案。第五，灰度控制精细，可以灵活控制光强，适配工业光刻、3D 打印等对光强精度有要求的工业场景。

四、DLP 方案固有短板

单片色轮型 DLP 存在彩虹效应，快速移动视线时，画面边缘能看到彩色条纹;采用 LED 或激光三色光源的单片方案可以消除色轮彩虹问题，但成本上升。 DMD 微镜属于精密 MEMS 器件，对灰尘敏感，灰尘附着在微镜表面会形成固定暗点。高光机型散热压力大，高温会影响 DMD 使用寿命。三片 DLP 整机成本较高，设备体积偏大。在相同光输出下，光能利用率不如部分 LCD 方案。

五、主要应用场景

消费级投影：家用智能投影仪、便携微型投影，多为单片 LED DLP 方案，体积小巧。工程与影院投影：大型场馆、展厅、数字影院，大面积拼接大屏，多用高亮度激光单片或者三片 DLP。工业领域：DLP 光固化 3D 打印，利用 DMD 高速调制紫外光，逐层固化树脂;微纳加工、光刻、掩膜曝光;机器视觉、3D 结构光扫描，快速投射光栅做物体三维重建、尺寸检测。车载领域：车载 HUD 抬头显示，DLP 方案可以实现大视场、远距离虚像，逐步在高端车型落地。 AR 光学与空间显示：DLP 作为光引擎，用于 AR 眼镜、空间光机，配合光波导实现虚实画面投射。医疗设备：手术内窥投影、医疗影像可视化投影。

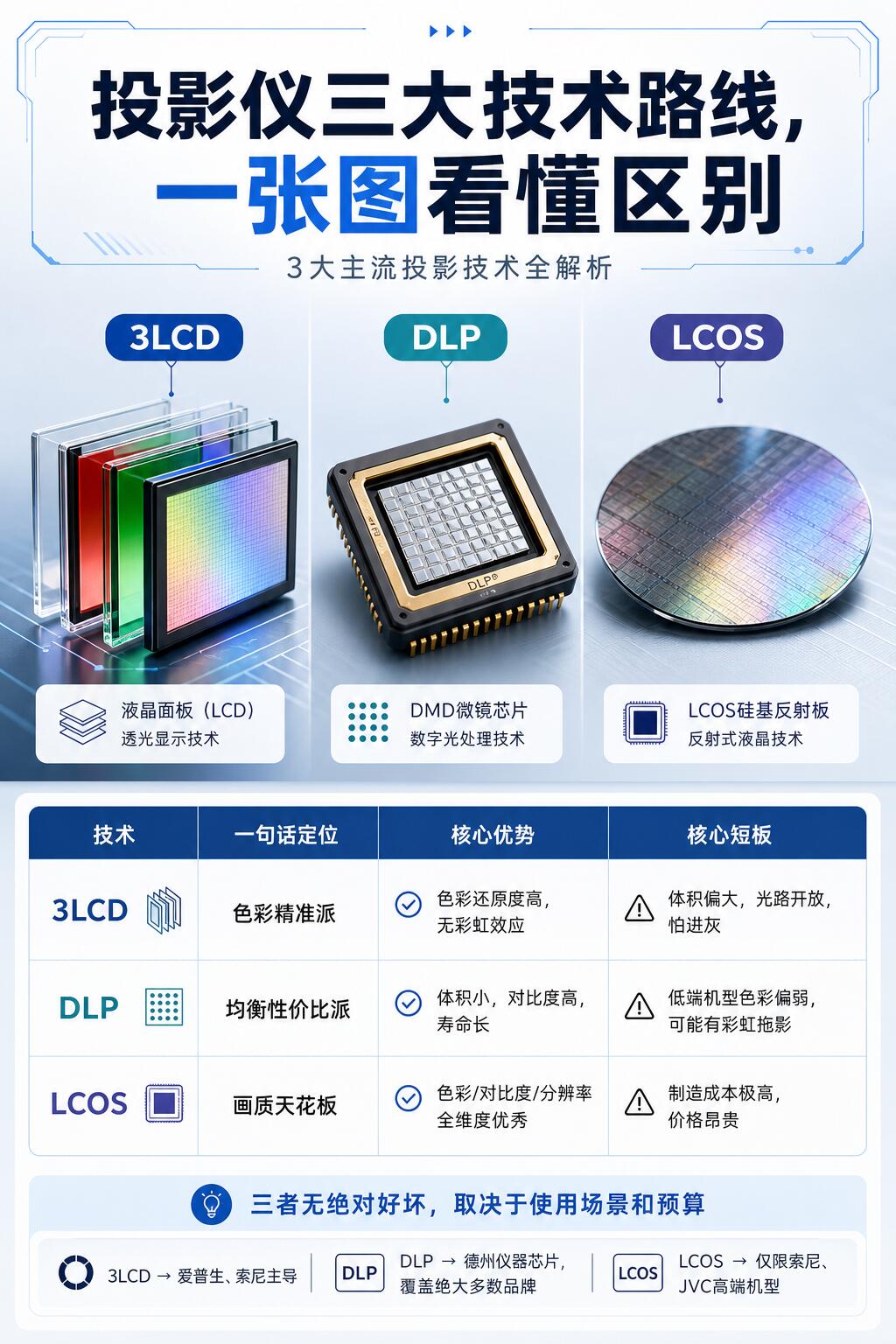

六、DLP 与主流方案简单对比

DLP 属于反射式，依靠微镜调制;LCD 投影属于透射式，光线穿过液晶面板;LCoS 是硅基液晶反射式方案。消费场景：单片 DLP 优势是体积小、黑位好;LCD 成本更低，亮度容易做高;LCoS 多用于高端显示。工业曝光、3D 扫描场景：DLP 凭借高速响应，是目前主流选择。高端影院：三片 DLP 长期占据主流。

七、技术演进方向

DMD 芯片持续提升分辨率、提高微镜翻转速率，同时降低功耗;光源从汞灯全面转向单色激光、RGB 三色激光。光机小型化，降低体积重量，适配 AR、车载等空间受限场景。配套算法优化，提升色彩管理、动态对比度，降低功耗。另外面向工业的紫外 DMD、高速高帧率 DMD 持续迭代，拓展微加工、高速三维检测场景边界。
