Calico 全面解读

摘要

Calico 是 Tigera 公司开源的云原生 CNI 容器网络 + 分布式网络安全一体化方案，核心思想：用三层路由替代传统二层虚拟交换机，依托 Linux 内核 + BGP 协议，为 Pod、虚拟机、裸金属主机提供网络连通与访问控制;同时完整支持 Kubernetes NetworkPolicy，并扩展更强的企业级安全策略。 Calico 不止是网络插件，是网络连通 + IP 地址管理 + 分布式防火墙 + 可观测的平台;分为开源版 Calico Open Source、企业版 Calico Enterprise、SaaS 托管 Calico Cloud，是 K8s 生产环境最主流 CNI 之一Calico。

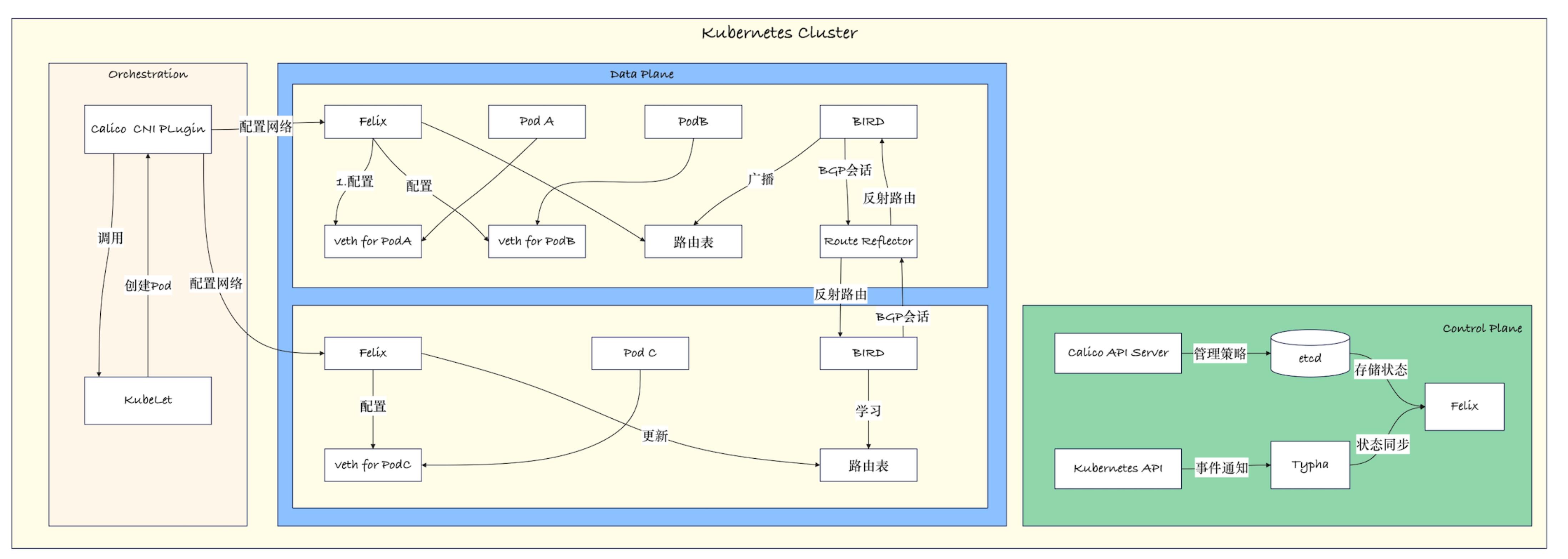

一、核心架构：组件分工

Calico 采用控制平面 + 数据平面分离架构。

控制平面组件

Felix(Agent，每节点必跑) Calico 核心守护进程。负责在宿主机内核编程：veth 虚拟网卡、内核路由表、iptables/eBPF ACL 访问控制规则;监控网络端点状态，上报信息;所有网络策略最终由 Felix 下发到内核。

BIRD(BGP 客户端，每节点) BGP 协议实现，将本机 Pod 网段路由发布给集群其他节点。小规模集群默认 Full Mesh 全互联;大规模集群使用Route Reflector 路由反射器，降低 BGP 连接数量，解决全互联规模瓶颈。

Typha 代理组件，解耦 Felix 与 etcd，大量节点集群下减轻 etcd 压力，将订阅数据批量下发给 Felix。

calico-kube-controllers 监听 K8s 资源(Pod、Namespace、NetworkPolicy)，把 K8s 资源转换为 Calico 内部模型。

Calico CNI 插件 + IPAM 插件 K8s 创建 Pod 时调用 CNI：创建 veth pair、分配 PodIP、配置网卡;IPAM 负责 IP 地址池管理，按节点批量分配 IP 块，避免 IP 冲突。

数据存储 etcd 保存全局网络元数据：IP 池、路由信息、网络策略、端点信息;可以复用 K8s etcd，也可独立部署。

数据平面(可插拔，重点)

Calico 支持多数据平面，可按需切换：

iptables(传统默认)：Linux iptables 实现 ACL，稳定成熟;高并发场景 CPU 开销大。

eBPF(现代主推)：内核 eBPF 程序，性能更强、更低延迟，支持直接替换 kube-proxy，实现 Service 负载均衡，减少 iptables 链式规则爆炸，生产大规模集群首选。

nftables、VPP、Windows HNS：适配 Windows 节点、高性能用户态转发场景Tigera。

二、三种网络工作模式(核心)

1. BGP Underlay 非隧道模式(性能最优，数据中心首选)

不做数据包封装。每个节点运行 BIRD，互相交换 Pod 网段路由;物理交换机学习 Pod 路由，Pod 数据包直接三层路由转发，无封装开销。

前提：底层物理网络支持 BGP，节点三层互通。优点：性能最高，无隧道封包解包损耗;便于排查网络抓包。缺点：公有云底层网络通常不允许 BGP 广播 Pod 网段，公有云一般不能直接用。

2. IPIP Overlay 隧道模式

IP-in-IP 封装：Pod 原始 IP 包外面再套一层宿主机 IP 头，通过隧道跨节点传输。适合底层网络不支持 BGP 的环境;Azure 云默认屏蔽 IPIP。

开销：封装带来少量 CPU 损耗。支持cross-subnet模式：同子网节点直接 BGP 转发，跨子网才启用 IPIP 隧道，兼顾性能与兼容性。

3. VXLAN Overlay 隧道模式

二层隧道封装，公有云(Azure)最常用，底层网络无需 BGP;数据包封装开销比 IPIP 更大。

典型组合：Canal 方案 = Flannel (VXLAN) + Calico(网络策略)，Flannel 负责网络连通，Calico 只做安全策略。

一句话区分：BGP 无隧道性能最好;IPIP 轻量隧道;VXLAN 兼容性最强。

三、IPAM IP 地址管理

Calico 内置 IPAM，支持 IPv4/IPv6 双栈。

预先定义 IPPool 地址池;

不是 Pod 逐个申请 IP，而是按节点预分配 IP 块(block，默认 / 26，64 个 IP);

节点上新建 Pod 时，直接从本地 IP 块分配 IP，减少 etcd 交互;Pod 删除 IP 回收。支持多 IP 池、按命名空间 / 标签绑定不同地址池，实现多租户 IP 隔离。

四、网络策略(Calico 最大亮点，分布式防火墙)

K8s 原生 NetworkPolicy 能力有限，Calico NetworkPolicy 做了大量扩展，在每台宿主机内核上实现分布式 ACL，不是中心防火墙。

原生支持 K8s NetworkPolicy：命名空间、Pod 标签、IP 块、端口，控制 Ingress 入流量、Egress 出流量。

Calico 扩展策略能力：

Policy Tiers 策略层级：控制策略执行顺序，全局策略优先于命名空间策略;

GlobalNetworkPolicy：集群全局策略，跨命名空间管控;

NetworkSet：IP 集合，批量定义外部网段;

Deny+Log 动作：拒绝流量并日志审计，满足等保 / DevSecOps 审计;

支持选择主机、VM、裸金属端点，策略统一覆盖容器 + 虚拟机。

重要逻辑：路由只管能不能到达;网络策略决定允许不允许访问。就算网络可达，策略依然可以阻断流量，天然实现微服务东西向隔离，是云原生零信任落地核心组件。

五、Pod 通信完整流程

同 Node Pod 通信 Pod 之间通过 veth pair，直接在宿主机内核路由转发，不经过物理网卡。Felix 在本机配置路由与 iptables/eBPF 策略。

跨 Node Pod 通信(BGP 无隧道模式) Pod 发包 → veth pair → 宿主机内核路由表;本机 BIRD 已经学习到目标 Pod 网段路由，数据包直接走物理网络到达目标节点;目标节点内核路由转发到目标 Pod;全程无封装。

跨 Node Pod 通信(IPIP/VXLAN 隧道) 数据包进入隧道封装 → 宿主机 IP 作为外层包头，物理网络传输;对端节点收到后解封装，取出原始 Pod 数据包，路由转发到目标 Pod。

Service 流量：eBPF 模式下 Calico 可直接实现 Service 负载均衡，替代 kube-proxy，减少 iptables 规则数量，大规模集群性能提升明显。

六、核心优势

一体化：网络连通 + IPAM + 分布式防火墙，一套组件搞定网络与安全;

高性能：BGP Underlay 无隧道方案性能接近物理网络;eBPF 进一步提升吞吐、降低延迟;

安全能力强：原生支持微服务东西向流量隔离，策略基于标签，适配 Pod 动态漂移;支持流量日志，适配 DevSecOps 安全审计;

多负载统一管控：Pod、虚拟机 (KubeVirt)、裸金属主机共用同一套网络策略;

跨集群、混合云支持，支持 BGP 对接物理交换机，打通容器网络与传统数据中心网络;

CNI 标准兼容，适配几乎所有 K8s 发行版。

七、局限性与风险

BGP Full Mesh 模式规模瓶颈：节点超过 100 个，BGP 全互联连接数爆炸，必须部署 Route Reflector;

隧道模式(IPIP/VXLAN)存在封包 CPU 开销;

iptables 模式集群规模上万 Pod 时，规则量巨大，内核开销上涨，推荐 eBPF 数据平面;

运维门槛更高：需要理解 BGP、路由、Linux 内核网络，相比 Flannel 更复杂;

公有云环境限制：很多公有云不允许 BGP 广播 Pod 网段，只能用 VXLAN/IPIP 隧道模式。

八、适用场景

✅ 适合：企业私有数据中心、大规模 K8s 集群、微服务需要东西向隔离、零信任安全、混合云、容器 + 虚拟机混合负载、需要网络流量审计(DevSecOps 场景)。 ❌ 不适合：极简小型测试集群，只想快速搭建集群、无安全隔离需求(Flannel 更简单)。

九、主流版本演进趋势

eBPF 成为默认主推数据平面，逐步替代传统 iptables;支持 kube-proxy-offload，优化 Service 性能;

增强网络可观测：流日志、流量可视化、威胁检测，企业版集成入侵检测;

多集群网络统一管理，跨集群 Pod 通信;

加强安全合规：策略审计日志，适配等保、软件供应链安全、DevSecOps 流水线，网络访问策略变更可审计留痕;

支持 IPv6、双栈，支持 WireGuard 加密 Pod 之间流量。

十、Calico 与 DevSecOps 结合(承接上一篇 DevSecOps 内容)

Calico 是云原生运行时网络安全的关键载体：

网络策略左移：在 CI/CD 流水线预校验 NetworkPolicy 语法、策略冲突;

运行时分布式防火墙，阻断 Pod 非法横向渗透(容器逃逸、漏洞横向移动);

流量日志、审计日志，作为安全证据，满足等保、CRA 等合规;

结合告警，识别异常东西向流量，作为容器入侵检测基础。

总结

Calico 的核心创新：把传统数据中心 BGP 路由 + 分布式防火墙下沉到宿主机内核，为容器构建扁平三层网络。它不止是 CNI 网络插件，更是云原生零信任网络安全底座。选型核心判断：私有数据中心优先 BGP Underlay;公有云优先 VXLAN;大规模集群优先 eBPF 数据平面;有微服务隔离、安全审计需求优先选择 Calico。
