2026先进制程架构深度解读

2026年，全球半导体先进制程迎来了全面量产与激烈角逐的关键年份。在AI算力需求的持续推动下，芯片制造的增长逻辑已从单纯依赖晶体管微缩，转向“3D晶体管、背面供电与多元新材料的组合创新”。以下是2026年先进制程领域的核心发展动态与趋势解析：

1. 2nm级制程：三大巨头全面量产，台积电领跑

2026年，台积电、三星、英特尔均已实现2nm级量产或规模爬坡，全球先进制程竞争进入白热化阶段。

台积电：作为代工龙头，其首款2nm工艺(N2)于2025年第四季度启动量产，2026年产能迅速提升，芯片流片量达到3nm的四倍。苹果A20系列、谷歌Tensor G6等头部客户均已布局该制程。

三星电子：2nm工艺(SF2)迎来良率跨越式增长，截至2026年3月良率已突破60%，接近台积电水平。同时，三星已获得特斯拉、英伟达等核心客户订单，并在美国泰勒工厂加速建设2nm产线。

英特尔：作为其代工业务的核心支撑，Intel 18A(2nm级)工艺于2026年进入大规模量产阶段，良率稳步提升至60%以上，已向首批客户交付量产晶圆。

2. 技术架构革新：GAA与背面供电技术(BSPDN)普及

随着金属间距逼近物理极限，单纯缩小尺寸面临功耗与布线拥堵的严峻挑战，底层工艺迎来结构性革新。

GAA晶体管架构：2nm节点普遍采用GAA(环绕栅极)纳米片晶体管，以大幅提高栅极对沟道的控制能力。

背面供电技术(BSPDN)：英特尔的PowerVia、台积电的超级电源轨(SPR)以及三星的SF2Z均引入了背面供电技术。该技术将供电网络从晶圆正面移至背面，有效解决了电压压降和布线拥堵问题，为芯片性能与能效的提升奠定了基础。

3. 未来路线图：埃米时代与1nm级制程前瞻

各大厂商已公布2027年至2030年的进阶路线图，先进制程正式迈入埃米时代。

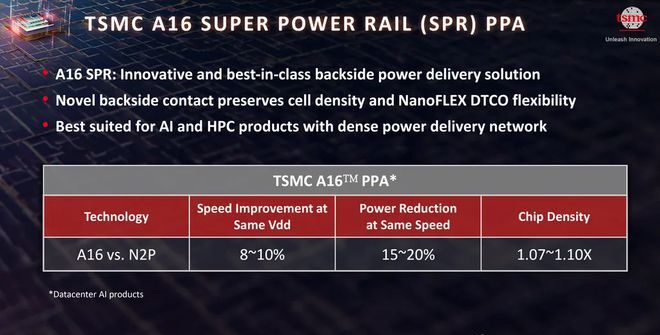

台积电：采取“双轮驱动”策略。面向AI/HPC领域，搭载背面供电的A16将于2027年量产，1.2nm级旗舰工艺A12于2029年量产;面向消费电子，A14将于2028年量产。值得注意的是，台积电计划至少到2029年继续使用现有低数值孔径EUV设备，暂不引入高成本的高NA EUV。

英特尔：14A(1.4nm)工艺预计2027年风险量产，2028年大规模量产;10A(1nm)节点计划于2027年底进入开发/生产阶段。

三星与Rapidus：三星计划在2027年推出搭载背面供电技术的SF2Z版本;日本Rapidus正在积极开发1.4nm技术，目标在2028年底至2029年启动营运。

4. 产业格局重塑：先进封装与材料设备迎来爆发

AI芯片对高算力、高集成度的需求，使得先进制程的竞争延伸至封装与材料环节。

先进封装成为核心赛道：单颗芯片做大面临散热与良率瓶颈，台积电的CoWoS、SoIC以及英特尔的Foveros等异构集成技术成为关键。预计2022年至2027年，CoWoS和SoIC先进封装产能年复合增长率将超过80%。

材料与设备系统性重估：3D结构、背面供电及晶圆键合等新技术，大幅推高了CMP步骤、特种气体、金属氧化物光刻胶及12英寸硅片的需求。2027年起，随着背面供电、玻璃核心基板等技术集中起量，半导体材料与设备商将率先受益于本轮扩产大潮。

总体而言，2026年的先进制程正处于从“唯尺寸论”向“场景定制与结构创新”转型的换挡期。台积电、三星与英特尔在2nm节点上激烈交锋，同时通过差异化技术路线向1nm级制程发起冲刺，共同支撑起全球AI基础设施的算力底座。
