从A100看半导体产业的未来

“A100”在不同领域有不同的含义，其中在科技与人工智能领域，它通常指代英伟达(NVIDIA)推出的数据中心GPU;在军事领域，它指代中国的一款多管火箭武器系统。

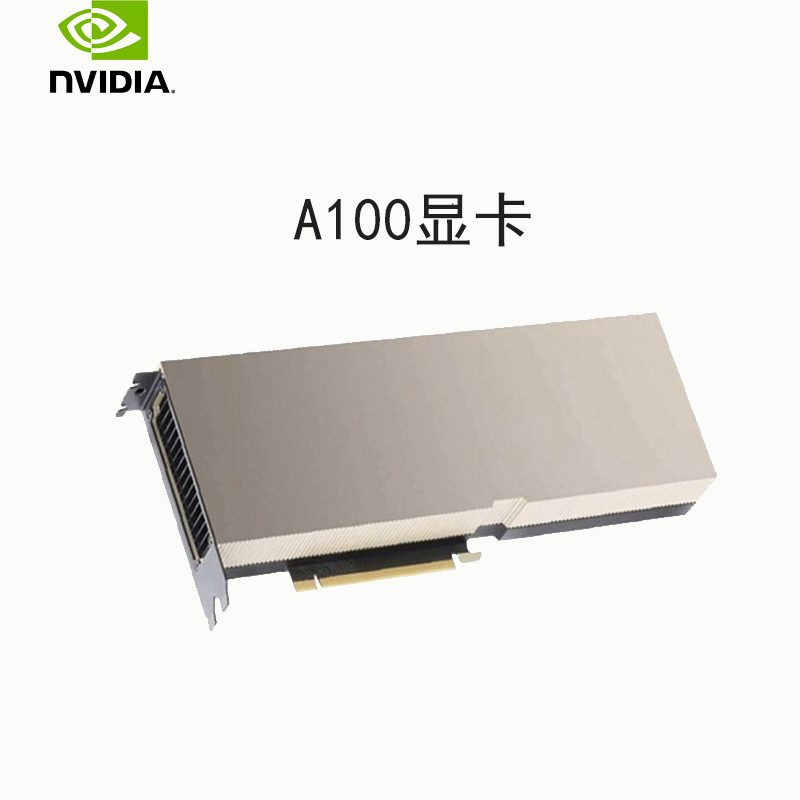

1. 科技领域：NVIDIA Tesla A100(数据中心GPU)

Tesla A100是英伟达于2020年推出的基于安培(Ampere)架构的旗舰级数据中心GPU，采用7纳米工艺制造，拥有约540亿个晶体管。它主要用于AI训练、大模型推理及高性能计算(HPC)，是处理ChatGPT等大型语言模型的关键算力硬件。

核心规格：提供40GB和80GB两种HBM2e显存版本，支持第三代Tensor Core、多实例GPU(MIG)技术以及NVLink高速互联。

性能表现：AI训练和推理性能相比前代产品最高提升20倍，在混合精度计算下可实现10倍以上的加速。

市场现状(2026年7月)：受美国出口管制影响，A100已被列入限制名单。目前国内算力市场高端卡供需紧平衡，A100-80G购置价在两个月内涨幅近七成(约120万元/台)，租赁价格也随之上行。由于H100短期缺货，A100的存量设备保值增值，且高校短租等刚需依然旺盛。

2. 军事领域：A100多管火箭武器系统

这是由中国运载火箭技术研究院自行研制的大口径远程火箭武器系统，属于战役火箭武器系统。

系统组成：由火箭弹、发射管组、发射车、运输装弹车、指挥车、气象车等组成。

性能特点：火箭弹有效打击距离达120千米(最小射程40千米)，采用双用途子母战斗部，单弹携带不少于500枚子弹。系统反应迅速，可在90秒内完成参数装定，主要用于打击和压制敌纵深集群目标和面目标。

3. 电子元器件：STSAFE-A100

意法半导体(STMicroelectronics)推出的一款高安全性安全元件(Secure Element)，主要提供身份验证和数据管理服务，可广泛应用于物联网(IoT)、智能家居、消费电子及工业应用中。
